Плоскошліфувальний верстат із нижнім рухомим робочим столом.

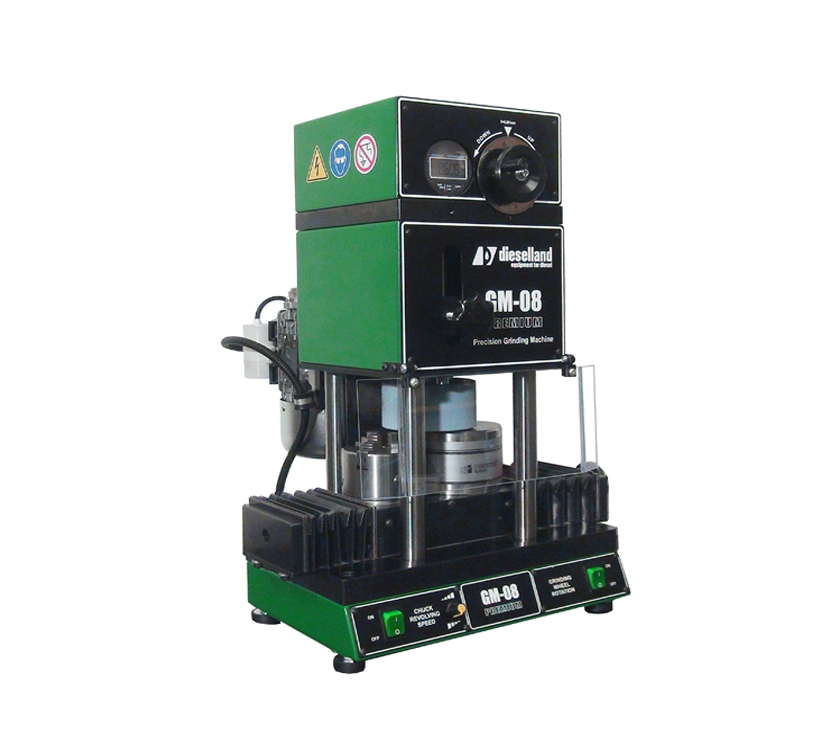

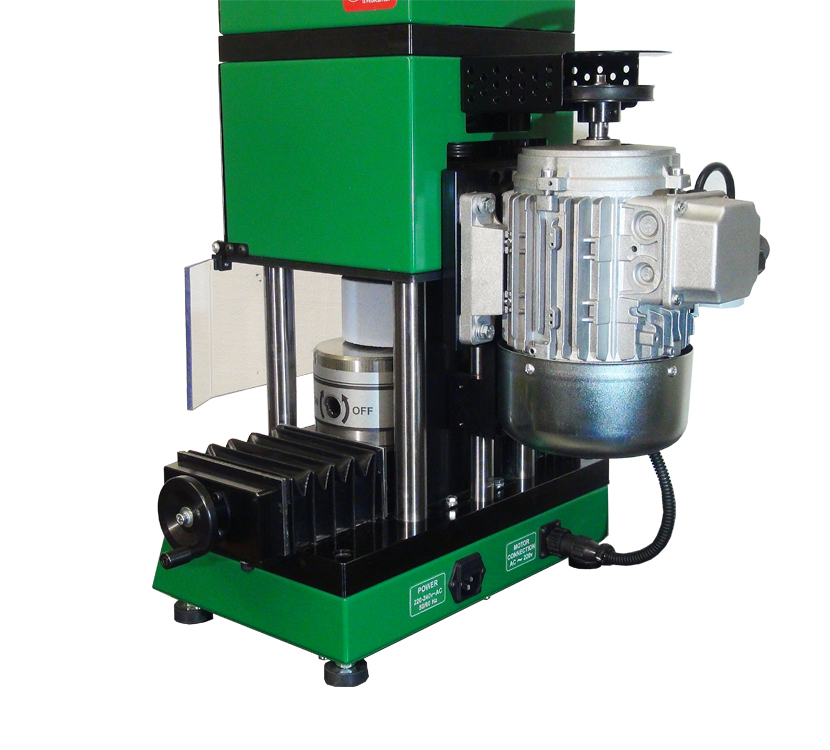

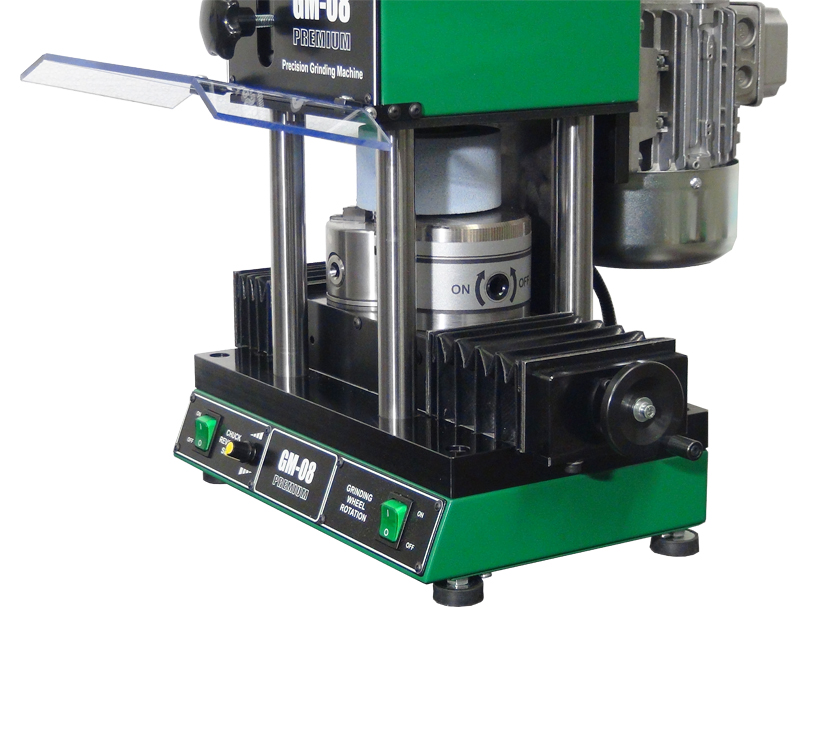

Плоскошліфувальний верстат GM-08 PREMIUM із нижнім рухомим робочим столом, гофрозахистом напрямних і електроприводом патрона.
Призначений для шліфування регулювальних шайб, торців розпилювачів та інших деталей паливної апаратури.
| Базовий комплект постачання | ||
| Артикул | Найменування | Кількість |
| GM-08 PREMIUM | Плоскошліфувальний верстат GM-08 (встановлений шліфувальний камінь DL-UNI20205, зернистість 80 грит) | 1 шт |
| — | Ключ шестигранний для магнітного столика | 1 шт |
| — | Ключ чотиригранний для патрона | 1 шт |
| DL-GM50321 | Кронштейн з твердотілим наконечником для правлення каменю. | 1 шт |
| — | Кондуктор-тримач шайб | 1 шт |
| — | Кабель живлення | 1 шт |
| — | Паспорт/технічний опис/інструкція/гарантійний талон | 1 шт |
Використання шліфувальних каменів з оправками дає змогу швидко змінювати камінь на інструмент з іншою зернистістю залежно від оброблюваної деталі. Для використання абразивних каменів з оправкою на ранніх модифікаціях верстатів GM-08 необхідно замінити приводний вал на DL-GM31280. Оправка для абразивних каменів замовляється окремо. При одночасному придбанні абразивного каменя та оправки тримача каменя, комплект постачається в зібраному вигляді з проточеною поверхнею каменя. (Проточування каменя разом з оправкою забезпечує максимальне зниження вібрацій під час роботи та підвищує якість обробки деталей).
| Додаткове оснащення верстата | |||
| Артикул | Найменування | Характеристики | Фото |
| DL-UNI20205 | Камінь заточувальний для GM-08 прямий *оправка купується окремо |
Посадковий діаметр 20 мм Зовнішній діаметр 100 мм Зернистість 80 грит |
 |
| DL-UNI20206 | Камінь заточувальний для GM-08 прямий *оправка купується окремо |
Посадковий діаметр 20 мм Зовнішній діаметр 100 мм Зернистість 60 грит |
 |
| DL-UNI20207 | Камінь заточувальний для GM-08 прямий *оправка купується окремо |
Посадковий діаметр 20 мм Зовнішній діаметр 100 мм Зернистість 40 грит |
 |
| DL-UNI20208 | Камінь заточувальний для GM-08 конусний |
Посадковий діаметр 32 мм |
 |
| DL-GM50248 | Оправка-тримач каменю для модернізованих верстатів GM-08 | ||
| DL-GM31280 | Вал приводний з конусною посадкою для модернізації верстатів GM-08 випущених до 04.2020г. |  |
|
| DL-GM50263 | Знімач каменю з оправкою з конуса валу верстата GM-08 |  |
|
| Технічні характеристики | |
| Найменування | Значення |
| Потужність електродвигуна | 0,37 кВт |
| Ціна поділки | 1 мкм |
| Вертикальне переміщення каменю | 25 мм |
| Оберти каменю | 3600 об/хв |
| Оберти патрона | 100 об/хв |
| Зернистість каменю | 80 грит |
| Висота/довжина/ширина | 505/370/340 мм |
| Переміщення столика по горизонталі | 110 мм |
| Робочий діаметр патрона | 2-22мм |
| Допуск паралельності поверхні оброблюваної деталі | 0,002-0,004 мм |
| Напруга живлення | В ~220 В ±15% |
| Вага, нетто/брутто | 60 кг /68 кг |
